Berichtdoor jorik90 » zo 15 nov, 2015 23:29

Bij het inbouwen van een alarm/afstandsbediende cv, loop ik tegen een aantal stekkers en snoertjes aan die ik niet kan plaatsen. Iemand enig idee wat-wat is? Gaat om een 900i cabrio ('90).

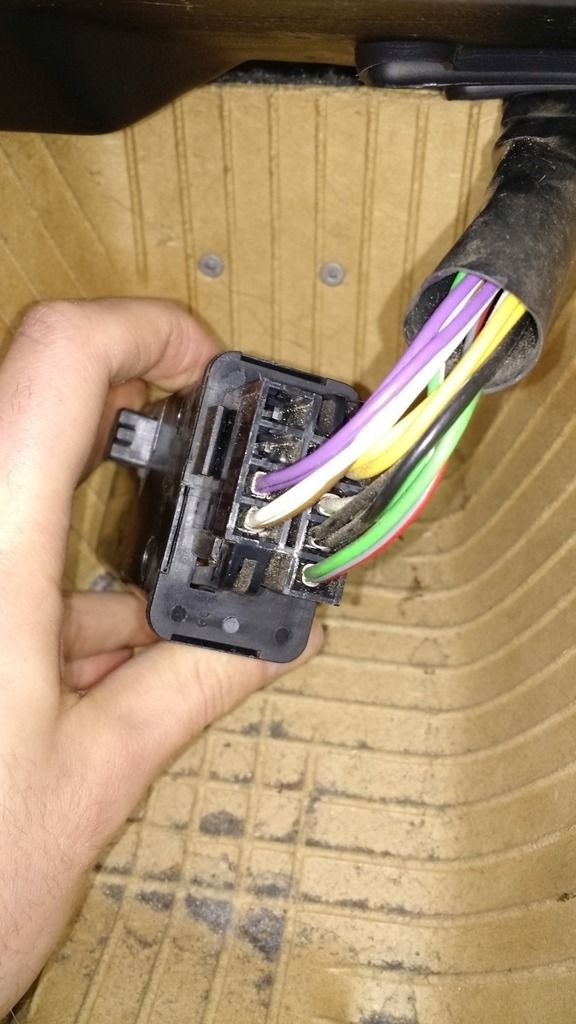

Beginnen bij het begin: de aansluitingen op de kiekert/cv-unit. Ik kan ze allemaal plaatsen, behalve de grijs-rode kabel die bij de groene kabel is ingestoken. De groene kabel is de constante 12V, waar gaat de grijs-rode heen?
Afbeelding

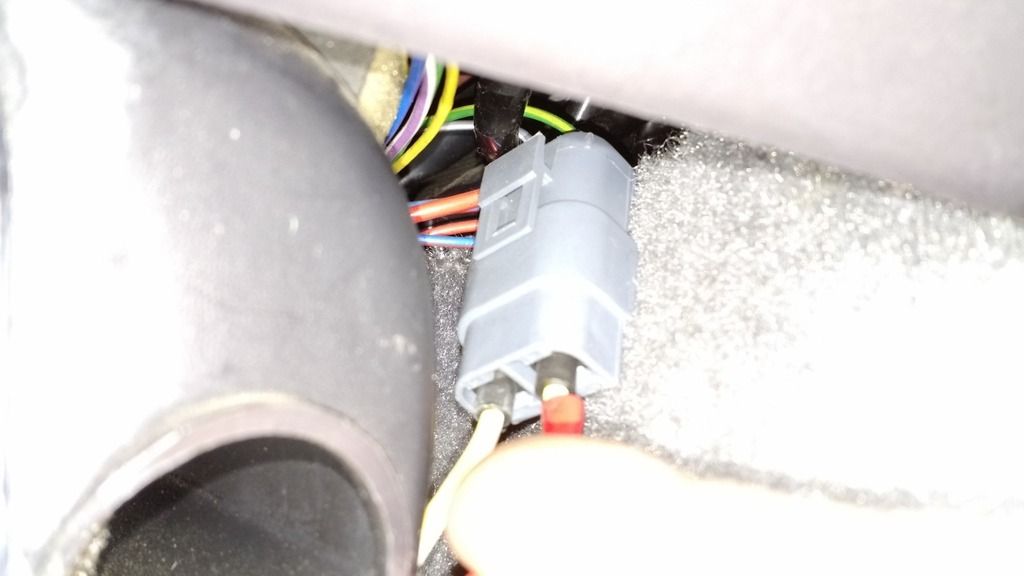

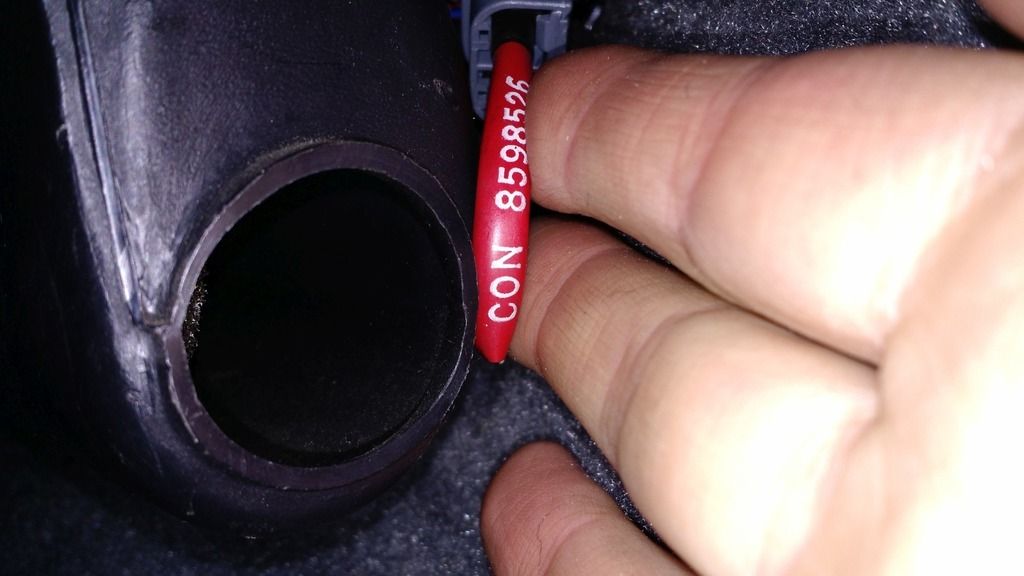

Volgende. Rechtsonder het dashboard heb ik een stekker gevonden, met een draadje erop die de beide kabels doorverbind. Opschrift van dit draadje is CON 8598526. Wat is dit?
Afbeelding
Afbeelding

Er zat nog een aansluiting verstopt (die met het kapje erop) bij de knop die ook het dak bediend. Waar is die voor? Voor een elektrisch schuifdak?
Afbeelding

Last but not least. Bij het contactslot is de middelste stekker niet aangesloten. De stekker zit teruggestopt in de kabelbuis. Aansluiting is de 30-S+ (continu spanning). Wat hoort daar aangesloten te zijn? En waarom zit die (groene) stekker er niet op? Of waar issie voor? edit: gevonden. S+ wordt alleen gebruik in USA/Canada. Maar waar is de groene kabel voor?
Afbeelding
Avatar gebruiker
jorik90
Geregistreerd lid

Berichten: 551
Geregistreerd: vr 08 jan, 2010 23:08
Woonplaats: Groningen, Groningen

Re: Stekkertjes snoertjes kleurtjes.. Wat is het? (met foto'

Berichtdoor jansen » ma 16 nov, 2015 21:07

De groene kabel is de constante 12V, waar gaat de grijs-rode heen?


Die grijs/rode draad is de konstante stroomtoevoer voor het relais, tijdrelais vertraagde interieurverlichting zit onder je achterbank relaisplaats B.
jansen
Donateur 2014 + 2015 + 2017
Donateur 2014 + 2015 + 2017

Berichten: 5200
Geregistreerd: di 09 nov, 2004 22:24
Woonplaats: Provincie-utrecht

Re: Stekkertjes snoertjes kleurtjes.. Wat is het? (met foto'

Berichtdoor jansen » ma 16 nov, 2015 21:13

Opschrift van dit draadje is CON 8598526. Wat is dit?


Con staat voor afkorting connector en 8598526 is het Saab onderdeelnummer van deze connector, deze connector wordt bij de 900 van 1990-1993 B202 gebruikt bij geen Cruise control.
Laatst bijgewerkt door jansen op ma 16 nov, 2015 21:26, in totaal 1 keer bewerkt.
jansen
Donateur 2014 + 2015 + 2017
Donateur 2014 + 2015 + 2017

Berichten: 5200
Geregistreerd: di 09 nov, 2004 22:24
Woonplaats: Provincie-utrecht

Re: Stekkertjes snoertjes kleurtjes.. Wat is het? (met foto'

Berichtdoor jansen » ma 16 nov, 2015 21:15

Er zat nog een aansluiting verstopt (die met het kapje erop) bij de knop die ook het dak bediend. Waar is die voor? Voor een elektrisch schuifdak?


Nope niet voor een schuifdak, is de uitleesstekker voor het airbagsysteem SRS.
jansen
Donateur 2014 + 2015 + 2017
Donateur 2014 + 2015 + 2017

Berichten: 5200
Geregistreerd: di 09 nov, 2004 22:24
Woonplaats: Provincie-utrecht

Re: Stekkertjes snoertjes kleurtjes.. Wat is het? (met foto'

Berichtdoor jansen » ma 16 nov, 2015 21:25

S+ wordt alleen gebruik in USA/Canada. Maar waar is de groene kabel voor?


Die groene kabel is de stroom/signaal kabel naar het relais veiligheidsgordel/kontaktsleutelwaarschuwing zit onder je achterbank relaisplaats E. waarschijnlijk alleen voor USA/Canada uitvoeringen.
jansen
Donateur 2014 + 2015 + 2017
Donateur 2014 + 2015 + 2017

Berichten: 5200
Geregistreerd: di 09 nov, 2004 22:24
Woonplaats: Provincie-utrecht

Re: Stekkertjes snoertjes kleurtjes.. Wat is het? (met foto'

Berichtdoor op » ma 16 nov, 2015 22:25

Jansen heeft de koelkast verdiend!!
900 GLi 1984 import SE 2009 LPG
9-5 SE sedan 2.3 aut 1998 LPG G3 Prins VSi
9-5 estate vector 2.0t 2002

Ik rij SAAB, autorijden kan altijd nog
Avatar gebruiker
op
Donateur 2014 + 2016
Donateur 2014 + 2016

Berichten: 3535
Geregistreerd: wo 09 jun, 2004 16:18
Woonplaats: utrecht

Re: Stekkertjes snoertjes kleurtjes.. Wat is het? (met foto'

Berichtdoor veenaalt » di 17 nov, 2015 12:36

Jong geleerd .........
Avatar gebruiker
veenaalt
Donateur 2014 + 2016 + 2017
Donateur 2014 + 2016 + 2017

Berichten: 1365
Geregistreerd: di 15 maart, 2005 17:56

Re: Stekkertjes snoertjes kleurtjes.. Wat is het? (met foto'

Berichtdoor jorik90 » di 17 nov, 2015 14:36

Dank voor de antwoorden! Duidelijk waar alles wegkomt. Tof!

Ik heb inderdaad die instructie van Twinsaabs er naast gehad. Kabeltjes daarnaast nog gechecked met elektrische schema's uit de boeken. Komt goed verder!
Avatar gebruiker
jorik90
Geregistreerd lid

Berichten: 551
Geregistreerd: vr 08 jan, 2010 23:08
Woonplaats: Groningen, Groningen

Re: Stekkertjes snoertjes kleurtjes.. Wat is het? (met foto'

Berichtdoor veenaalt » di 17 nov, 2015 20:49

Zelf overweeg ik het ook nog een keer te doen.

Ben dus heel benieuwd hoe het allemaal gaat.
Mag ik je vragen waar je de afstandbediening gekocht hebt?
Jong geleerd .........
Avatar gebruiker
veenaalt
Donateur 2014 + 2016 + 2017
Donateur 2014 + 2016 + 2017

Berichten: 1365
Geregistreerd: di 15 maart, 2005 17:56

Re: Stekkertjes snoertjes kleurtjes.. Wat is het? (met foto'

Berichtdoor jorik90 » wo 18 nov, 2015 9:51

Ik zal wel even wat foto's maken. Tot nu toe valt het allemaal wel mee. Knieschot kan blijven zitten (gelukkig!). Met wat gepriegel krijg je de kiekert/cv-brein wel van z'n plek (zit aan die messing-kleurige beugel vast). Verder heb ik de midden-console (het rechtopstaande grote stuk) eruit gehaald (stelt ook niet zoveel voor, 6x torx en 1x dop 10) en een deel van de midden-console rondom de pook weggehaald (even pielen om het over de pook heen te krijgen, zit vast met 2 torx'jes).

Mijn alarm heeft een trigger van de deuren nodig (schijnt problemen te kunnen geven met vertraagde verlichting, heb ik gelukkig niet), een constante plus, min, kabels naar de deuren, acc-plus. Acc-plus en deur-trigger haal ik uit de midden-console, de rest zit op de aansluiting van de kiekert. Startonderbreking en knipperlichten sluit ik niet aan, mocht het alarm gaan bokken dan scheelt dat weer :-).

Alarm is een Giordon van een paar tientjes. Een hele hoop goedkopere alarm-systemen hebben allerlei fancy geluidjes of laten de lampen tig keer knipperen als je een deur open trekt. Had ik niet zo'n behoefte aan.. Voor puur centrale vergrendeling heb ik goede verhalen gehoord over http://www.spy-europe.nl/epages/6165772 ... ndeling%22. Aangezien 't een cabrio is, vond ik een alarm wel prettig (bak herrie als je een deur open trekt als het dak open staat ofzo).

Eventueel kan ik nog wel wat foto's maken van het inbouwen en eindresultaat.
Avatar gebruiker
jorik90
Geregistreerd lid

Berichten: 551
Geregistreerd: vr 08 jan, 2010 23:08
Woonplaats: Groningen, Groningen

Re: Stekkertjes snoertjes kleurtjes.. Wat is het? (met foto'

Berichtdoor veenaalt » wo 18 nov, 2015 22:21

Graag, plaatjes zeggen mij altijd meer! :lol:

Alarm sla ik denk ik over.

Gaat mij meer om op afstand de auto te kunnen openen.
Jong geleerd .........
Avatar gebruiker
veenaalt
Donateur 2014 + 2016 + 2017
Donateur 2014 + 2016 + 2017

Berichten: 1365
Geregistreerd: di 15 maart, 2005 17:56

Re: Stekkertjes snoertjes kleurtjes.. Wat is het? (met foto'

Berichtdoor ahbijker » za 12 aug, 2017 23:37

Ben voornemens de cv uit te breiden met een afstandsbediening. Alarm is niet nodig. Hebben jullie nog goede ervaringen n.a.v bovenstaande?
